Cầu xe tải là gì?
Cầu xe tải (Axle Assembly) là một trong những bộ phận quan trọng nhất của hệ thống truyền động và chịu tải trên xe tải. Đây là cụm cơ khí có nhiệm vụ chịu toàn bộ tải trọng của xe, truyền mô-men xoắn từ hộp số đến bánh xe, đồng thời giúp xe vận hành ổn định trên nhiều loại địa hình.
Đối với các dòng UD Trucks Quester, cầu xe được thiết kế với tiêu chuẩn tải nặng của Nhật Bản, đáp ứng cường độ làm việc liên tục trong vận tải đường dài, khai thác mỏ, vật liệu xây dựng và logistics.
Tóm tắt nhanh
| Nội dung | Thông tin |
|---|---|
| Chức năng | Chịu tải, truyền lực, dẫn hướng |
| Thành phần chính | Vỏ cầu, vi sai, truyền lực chính, bán trục |
| Loại cầu | Cầu trước, cầu sau, cầu chủ động, cầu không chủ động |
| Bảo dưỡng | Thay dầu cầu, kiểm tra bạc đạn, kiểm tra rò rỉ |
| Ứng dụng | Xe tải nhẹ, xe tải trung, xe đầu kéo, xe ben |
Cầu xe tải có nhiệm vụ gì?
Cầu xe không chỉ đơn giản là nơi gắn bánh xe mà còn thực hiện nhiều nhiệm vụ quan trọng.
1. Chịu toàn bộ tải trọng của xe
Toàn bộ khối lượng:
- Khung chassis
- Cabin
- Động cơ
- Hàng hóa
- Thùng xe
đều được truyền xuống hệ thống cầu.
Nhờ kết cấu thép chịu lực cường độ cao, cầu xe có thể làm việc dưới tải trọng rất lớn trong nhiều năm.
2. Truyền lực từ động cơ đến bánh xe
Sau khi động cơ tạo công suất, lực truyền qua:
Động cơ
↓
Ly hợp
↓
Hộp số
↓
Trục các-đăng
↓
Cầu xe
↓
Bánh xe
Chính cầu xe sẽ biến mô-men xoắn từ trục các-đăng thành lực kéo tại bánh xe.
3. Cho phép hai bánh quay với tốc độ khác nhau
Khi xe vào cua, bánh phía ngoài phải quay nhanh hơn bánh phía trong.
Nếu hai bánh quay cùng tốc độ sẽ xảy ra:
- trượt bánh
- mòn lốp
- khó điều khiển
- tăng tiêu hao nhiên liệu
Điều này được giải quyết nhờ bộ vi sai bên trong cầu xe.

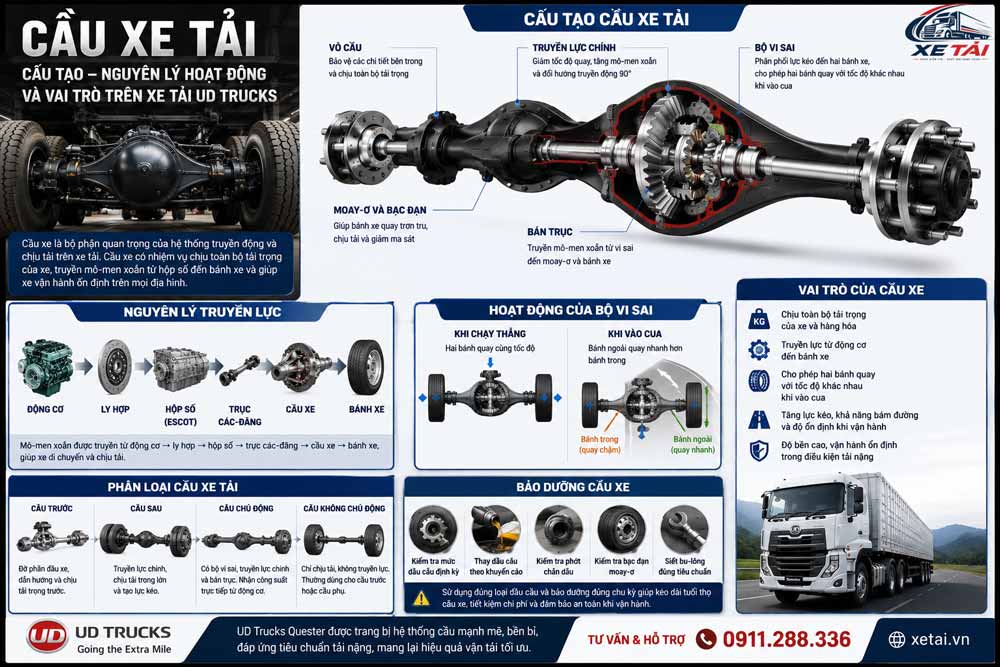

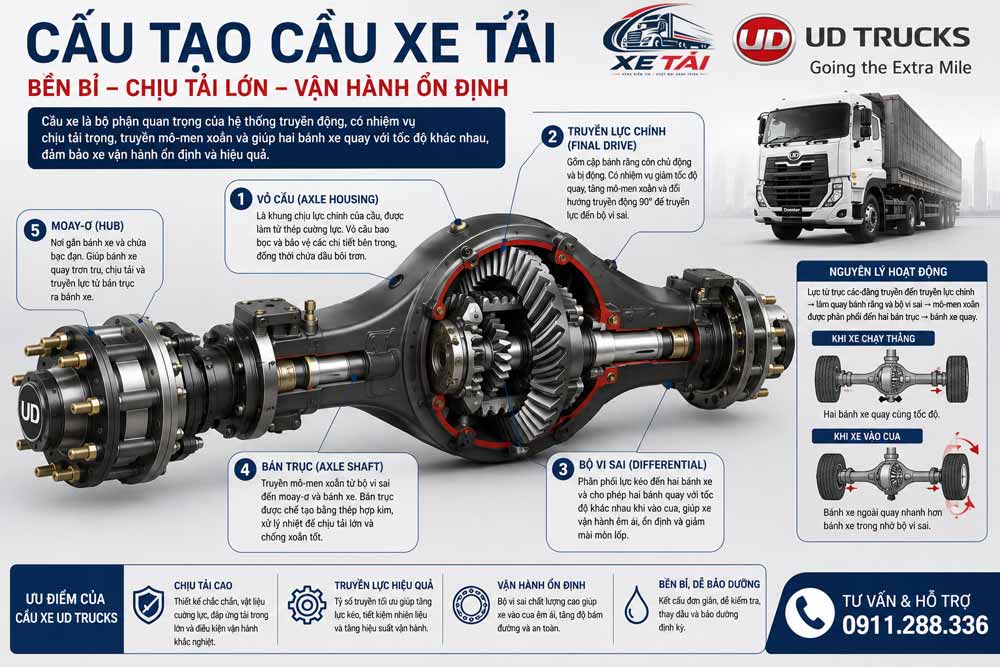

Cấu tạo của cầu xe tải
Cầu xe là một cụm cơ khí gồm nhiều chi tiết chính.
1. Vỏ cầu (Axle Housing)
Đây là bộ khung chịu lực.
Chức năng:
- chịu tải
- bảo vệ bánh răng
- bảo vệ dầu bôi trơn
- giữ đúng vị trí các chi tiết truyền động
Trên UD Trucks, vỏ cầu được chế tạo bằng thép cường lực giúp tăng tuổi thọ khi vận chuyển tải nặng.
2. Bộ truyền lực chính (Final Drive)
Đây là cụm bánh răng côn.
Nhiệm vụ:
- giảm tốc độ quay
- tăng mô-men xoắn
- đổi hướng truyền động 90°
Đây là lý do xe tải có lực kéo rất lớn ngay cả khi chở đầy tải.

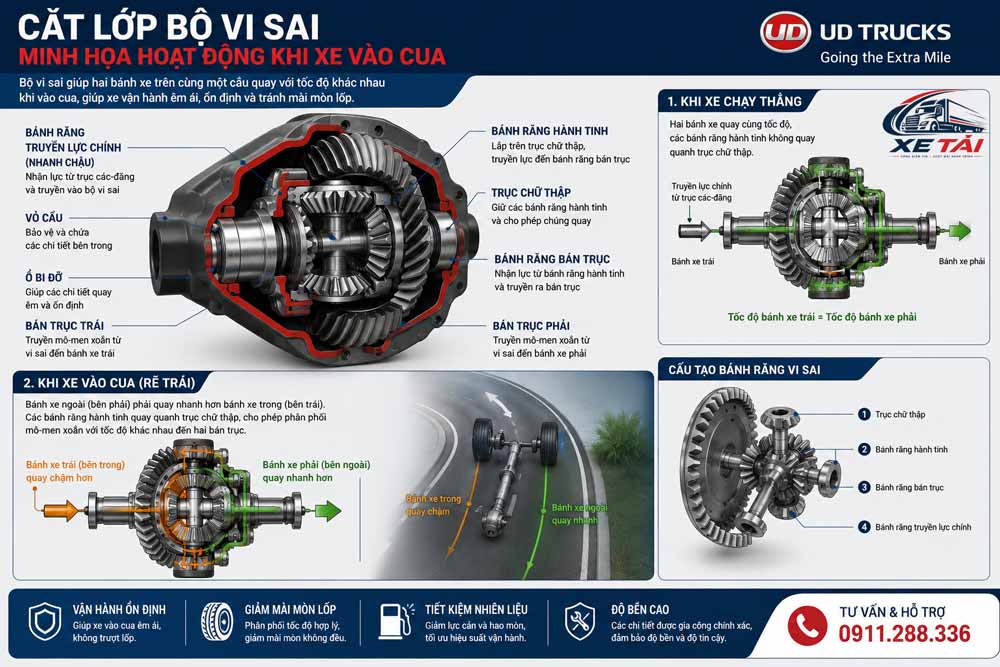

3. Bộ vi sai (Differential)
Đây là "trái tim" của cầu xe.
Chức năng:
- phân phối lực kéo
- cho phép hai bánh quay tốc độ khác nhau
- tăng độ ổn định khi vào cua
Vi sai giúp xe vận hành êm ái hơn và giảm mài mòn lốp.
4. Bán trục (Axle Shaft)
Bán trục truyền mô-men xoắn từ vi sai đến moay-ơ và bánh xe.
Các bán trục trên UD Trucks được xử lý nhiệt và gia công chính xác để chịu tải lớn và chống xoắn tốt.
5. Moay-ơ và bạc đạn
Đây là cụm giúp bánh xe quay trơn tru.
Nếu bạc đạn mòn sẽ gây:
- nóng cầu
- rung xe
- tiếng hú
- hao nhiên liệu
Nguyên lý hoạt động của cầu xe
Quy trình truyền lực diễn ra như sau:
Động cơ
│
Hộp số ESCOT
│
Trục các-đăng
│
Bánh răng truyền lực chính
│
Bộ vi sai
│
Bán trục trái ───── Bán trục phải
│ │
Bánh xe trái Bánh xe phải
Khi xe chạy thẳng:
- hai bánh quay cùng tốc độ.
Khi xe vào cua:
- vi sai tự điều chỉnh tốc độ quay của từng bánh.
Điều này giúp xe ổn định hơn và giảm hiện tượng trượt lốp.
Phân loại cầu xe tải
Cầu trước
Chức năng:
- đỡ phần đầu xe
- dẫn hướng
- chịu tải trọng trước
Một số xe tải dẫn động 4x4 còn sử dụng cầu trước chủ động.
Cầu sau
Đây là cầu truyền lực chính.
Nhiệm vụ:
- truyền mô-men
- chịu tải hàng hóa
- tạo lực kéo
Đa số xe tải sử dụng cầu sau chủ động.

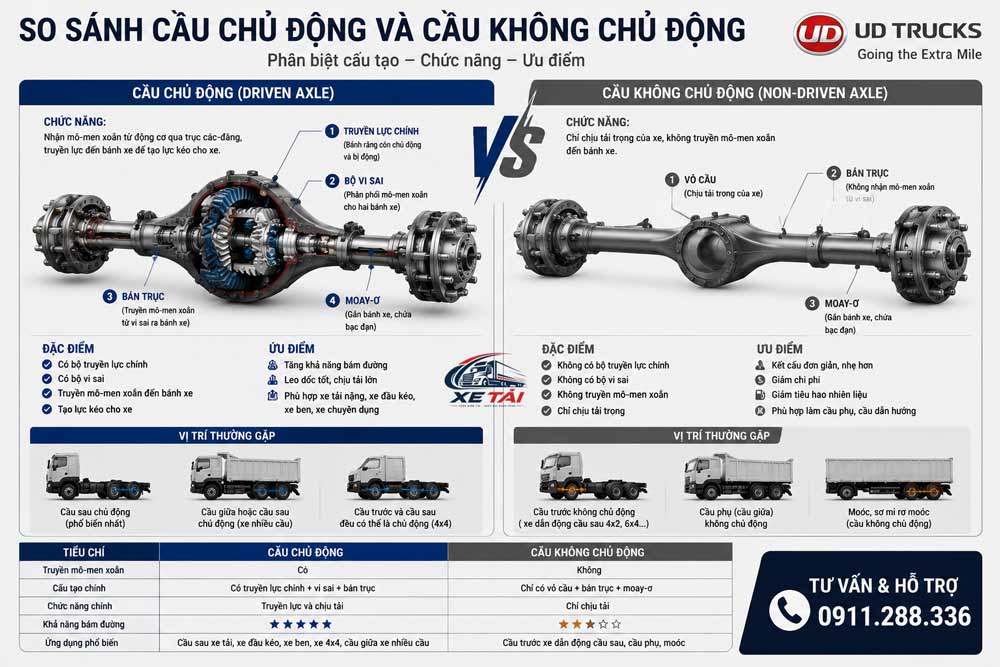

Cầu chủ động
Có chứa:
- vi sai
- truyền lực chính
- bán trục
Đây là loại cầu nhận công suất trực tiếp từ động cơ.
Cầu không chủ động
Chỉ chịu tải.
Không truyền lực.
Thường xuất hiện ở:
- cầu trước xe tải dẫn động cầu sau
- cầu phụ trên xe nhiều trục
Vì sao cầu xe tải UD Trucks có độ bền cao?
1. Gia công chính xác theo tiêu chuẩn Nhật Bản
Các bánh răng được gia công CNC với sai số rất nhỏ giúp giảm ma sát và tiếng ồn.
2. Khả năng chịu tải lớn
Thiết kế tối ưu cho:
- vận tải đường dài
- container
- xe ben
- xe đầu kéo
- xe bồn
3. Dầu bôi trơn tuần hoàn hiệu quả
Giúp:
- giảm nhiệt
- giảm mài mòn
- kéo dài tuổi thọ bánh răng
4. Độ kín cao
Phớt và gioăng chất lượng cao giúp hạn chế rò rỉ dầu cầu trong quá trình vận hành.

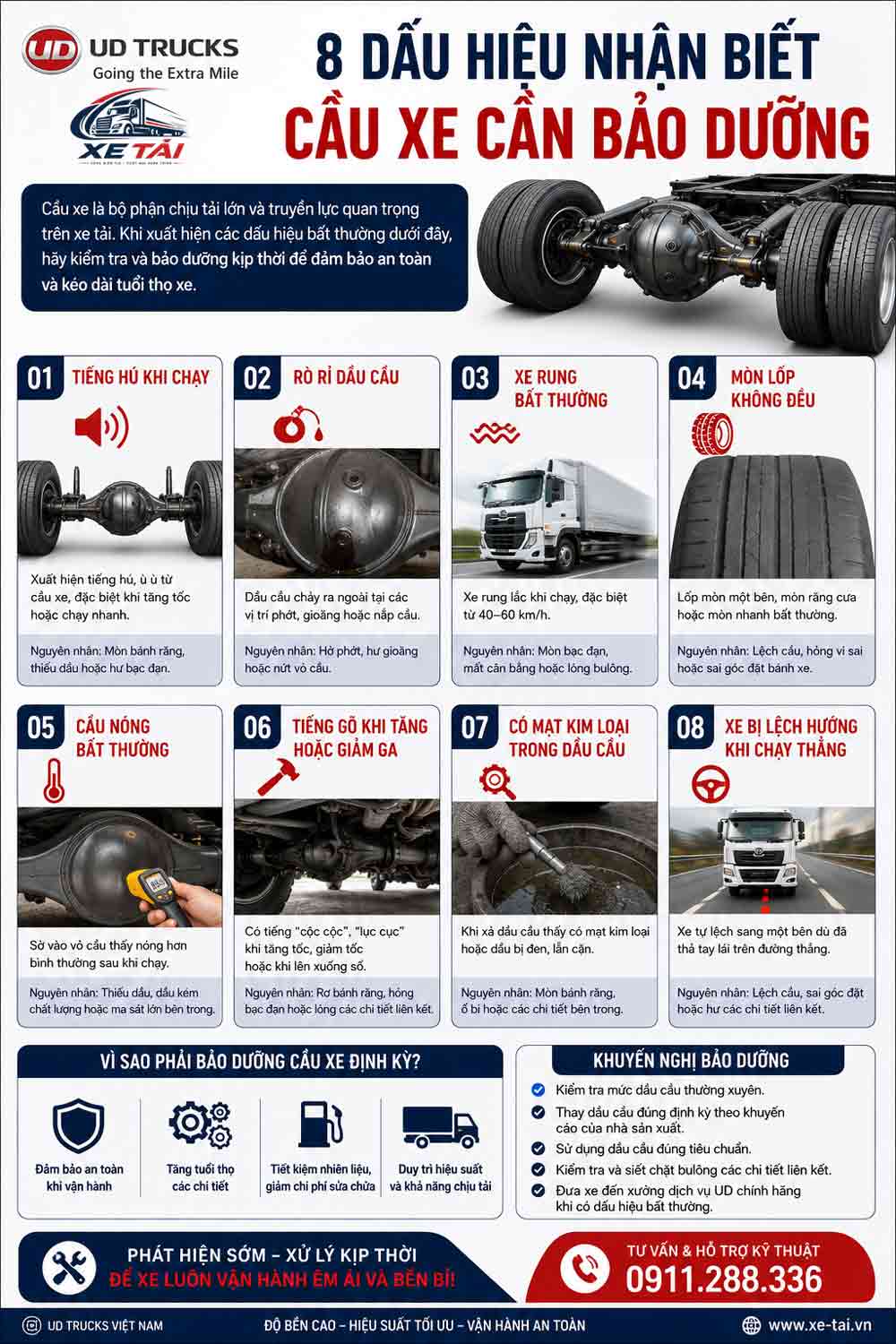

Dấu hiệu cầu xe cần kiểm tra
Nếu xuất hiện các hiện tượng sau, nên đưa xe đến xưởng dịch vụ để kiểm tra:
- Có tiếng hú khi chạy.
- Rò rỉ dầu cầu.
- Xe rung bất thường.
- Mòn lốp không đều.
- Cầu nóng bất thường.
- Tiếng gõ khi tăng hoặc giảm ga.
- Có mạt kim loại trong dầu cầu.
Việc phát hiện sớm sẽ giúp giảm chi phí sửa chữa và hạn chế hư hỏng lan sang các bộ phận khác.
Hướng dẫn bảo dưỡng cầu xe tải
Để cầu xe hoạt động bền bỉ:
- Kiểm tra mức dầu cầu định kỳ.
- Thay dầu cầu theo khuyến cáo của nhà sản xuất.
- Kiểm tra phớt chắn dầu.
- Kiểm tra bạc đạn moay-ơ.
- Siết lực bu-lông đúng tiêu chuẩn.
- Không chở quá tải kéo dài.
- Kiểm tra sau khi xe đi qua vùng ngập nước hoặc làm việc trong điều kiện khắc nghiệt.
Việc sử dụng đúng loại dầu cầu và bảo dưỡng đúng chu kỳ giúp kéo dài tuổi thọ bánh răng, vi sai và ổ bi.
Vì sao hệ thống cầu quyết định hiệu quả vận hành?
Một hệ thống cầu chất lượng cao mang lại nhiều lợi ích:
- Tăng lực kéo.
- Chịu tải tốt.
- Tiết kiệm nhiên liệu.
- Giảm mài mòn lốp.
- Hạn chế hư hỏng truyền động.
- Tăng độ ổn định khi vận hành.
- Nâng cao tuổi thọ toàn bộ hệ thống truyền lực.
Đây là lý do UD Trucks luôn chú trọng thiết kế cầu xe đồng bộ với động cơ, hộp số và khung chassis nhằm tối ưu hiệu suất khai thác trong nhiều điều kiện vận tải.
Kết luận
Cầu xe là một trong những cụm chi tiết quan trọng nhất trên xe tải, đảm nhiệm đồng thời vai trò chịu tải, truyền lực và đảm bảo sự ổn định khi vận hành. Với thiết kế bền bỉ, khả năng chịu tải cao và công nghệ chế tạo chính xác, hệ thống cầu trên UD Trucks Quester góp phần nâng cao hiệu quả khai thác, giảm chi phí bảo dưỡng và tăng độ tin cậy trong suốt vòng đời phương tiện.
Nếu được bảo dưỡng đúng định kỳ, sử dụng đúng dầu bôi trơn và không vận hành quá tải, cầu xe có thể hoạt động ổn định trong thời gian rất dài, mang lại hiệu quả kinh tế tối ưu cho doanh nghiệp vận tải.
Tư vấn kỹ thuật và lựa chọn xe UD Trucks
Bạn cần tư vấn về hệ thống cầu, tải trọng, tỷ số truyền cầu hoặc lựa chọn dòng UD Trucks phù hợp với nhu cầu vận tải?
Đội ngũ chuyên gia tại Xe Tải.vn sẵn sàng hỗ trợ:
- Tư vấn lựa chọn cấu hình cầu phù hợp từng loại hàng hóa.
- Giải đáp kỹ thuật về hệ thống truyền động, vi sai và bảo dưỡng.
- Báo giá các dòng xe tải, xe ben và đầu kéo UD Trucks mới nhất.
- Hỗ trợ lái thử, tư vấn tài chính và dịch vụ hậu mãi.
Hotline: 0911.288.336
Liên hệ ngay để được tư vấn giải pháp vận tải tối ưu cùng UD Trucks.
Câu hỏi thường gặp
Cầu xe tải có nhiệm vụ gì?
Cầu xe chịu tải, truyền mô-men xoắn từ động cơ đến bánh xe và giúp xe vận hành ổn định thông qua bộ vi sai.
Bao lâu nên thay dầu cầu?
Nên thay theo khuyến cáo của nhà sản xuất hoặc sớm hơn nếu xe hoạt động trong điều kiện tải nặng, đường xấu hoặc thường xuyên lội nước.
Bộ vi sai có tác dụng gì?
Bộ vi sai cho phép hai bánh xe trên cùng một cầu quay với tốc độ khác nhau khi vào cua, giúp giảm mài mòn lốp và tăng khả năng điều khiển.
Xe tải nhiều cầu có ưu điểm gì?
Xe nhiều cầu phân bổ tải trọng tốt hơn, tăng khả năng chịu tải, cải thiện độ bám đường và phù hợp với các ứng dụng vận tải nặng.
