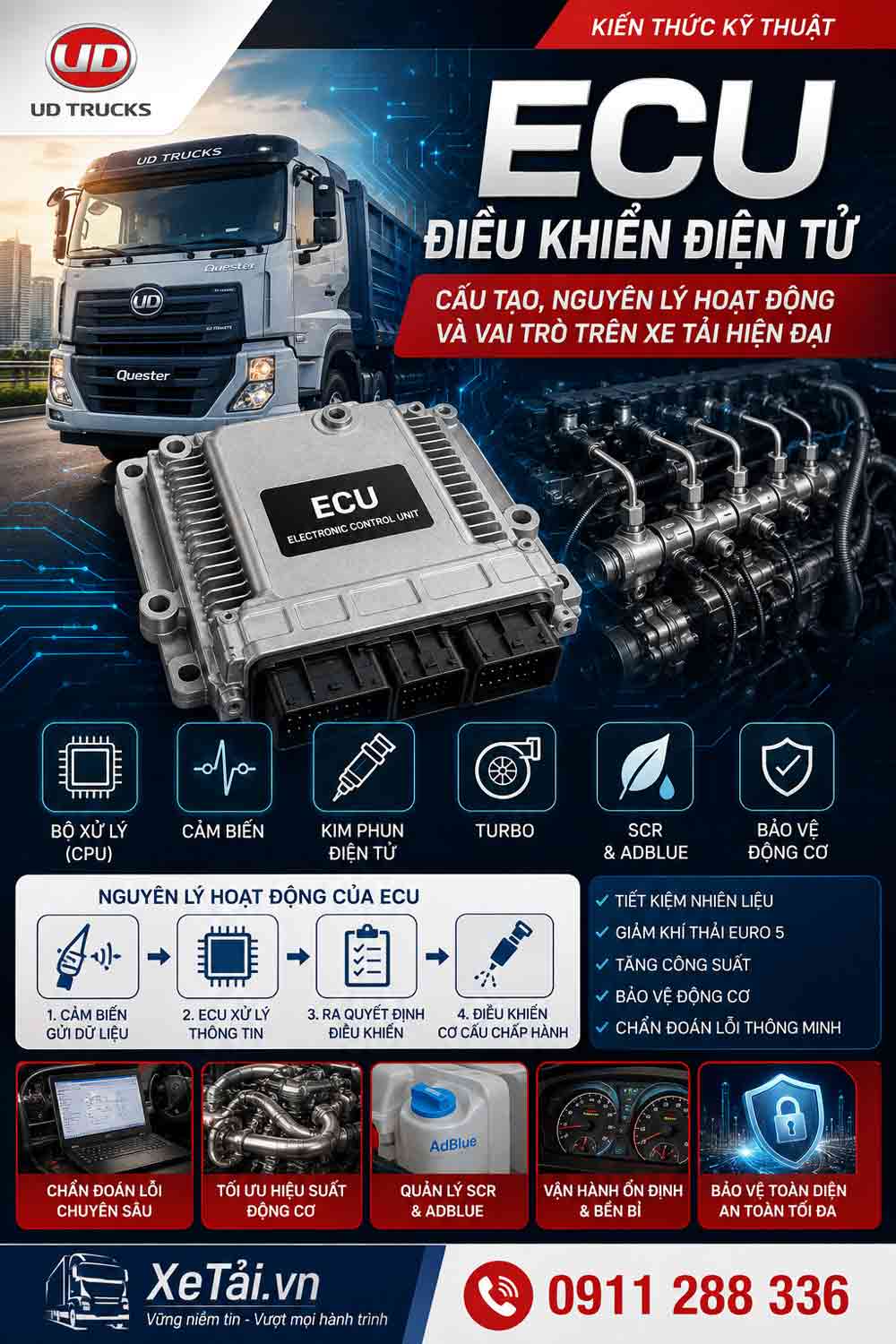

ECU điều khiển điện tử là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trên xe tải

ECU là bộ điều khiển điện tử trung tâm của xe tải.
ECU nhận dữ liệu từ cảm biến và điều khiển toàn bộ hoạt động động cơ.
ECU giúp tiết kiệm nhiên liệu, giảm khí thải và tăng độ bền động cơ.
Xe tải đời mới có thể có từ 10 đến hơn 50 ECU khác nhau.
ECU rất bền nhưng cần tránh nước, đấu điện sai và can thiệp phần mềm không đúng kỹ thuật.

ECU điều khiển điện tử là gì?

ECU (Electronic Control Unit) là bộ điều khiển điện tử được ví như "bộ não" của xe tải hiện đại. ECU liên tục thu thập dữ liệu từ hàng chục cảm biến, xử lý thông tin trong thời gian chỉ vài phần nghìn giây, sau đó điều khiển các cơ cấu chấp hành nhằm giúp động cơ hoạt động mạnh mẽ, tiết kiệm nhiên liệu và đáp ứng tiêu chuẩn khí thải.

Nếu trước đây động cơ diesel sử dụng hoàn toàn các cơ cấu cơ khí thì ngày nay, gần như mọi hệ thống quan trọng trên xe tải đều được điều khiển bởi ECU.

Đối với các dòng xe tải Euro 5 như UD Trucks Quester, ECU đóng vai trò trung tâm trong việc quản lý:

Phun nhiên liệu Common Rail
Áp suất turbo
Điều khiển kim phun điện tử
Quản lý hệ thống SCR và AdBlue
Điều khiển quạt làm mát
Điều khiển ga điện tử
Chẩn đoán lỗi OBD
Bảo vệ động cơ

ECU viết tắt của gì?

ECU là viết tắt của:

Electronic Control Unit

Dịch sang tiếng Việt là:

Bộ điều khiển điện tử

Đây là một máy tính chuyên dụng được lập trình để điều khiển từng hệ thống trên xe.

Ví dụ:

Engine ECU (Điều khiển động cơ)
ABS ECU
Transmission ECU
Body ECU
Airbag ECU
Steering ECU
SCR ECU
Cruise Control ECU

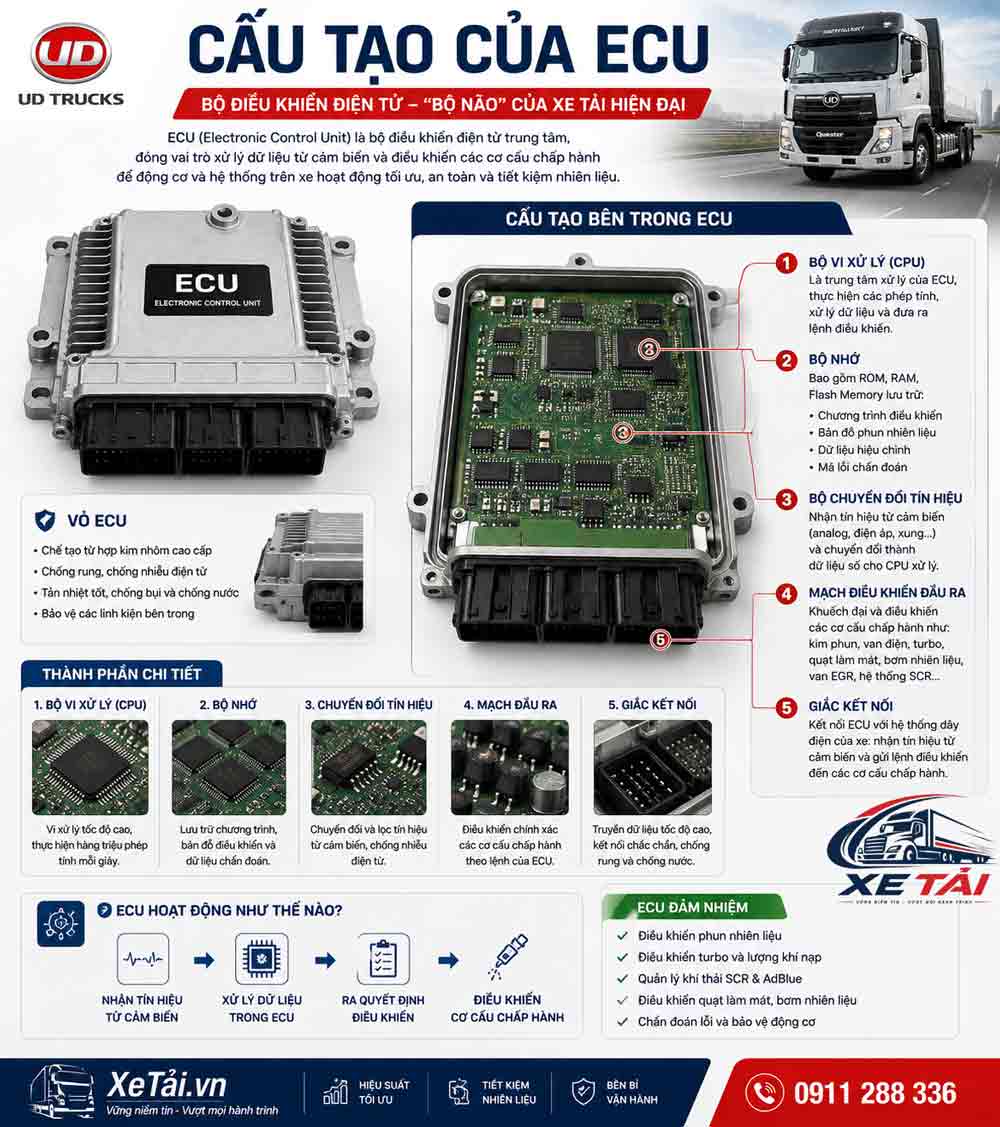

Cấu tạo của ECU

Mặc dù nhỏ gọn nhưng ECU có cấu tạo rất phức tạp.

1. Bộ vi xử lý (CPU)

Là trung tâm xử lý.

CPU thực hiện:

đọc tín hiệu cảm biến
tính toán
ra lệnh điều khiển

Hàng triệu phép tính được xử lý mỗi giây.

2. Bộ nhớ

Bao gồm:

ROM
RAM
Flash Memory

Dùng để lưu:

chương trình điều khiển
bản đồ phun nhiên liệu
dữ liệu chẩn đoán
mã lỗi

3. Bộ chuyển đổi tín hiệu

ECU nhận:

điện áp
xung
tín hiệu Analog

Sau đó chuyển thành dữ liệu số để CPU xử lý.

4. Mạch điều khiển đầu ra

Sau khi tính toán ECU sẽ điều khiển:

kim phun
van EGR
turbo VGT
bơm nhiên liệu
quạt két nước
bugi sấy
van SCR
AdBlue Injector

5. Vỏ ECU

Được chế tạo từ hợp kim nhôm.

Có khả năng:

chống rung
chống nhiễu
tản nhiệt
chống bụi
chống nước ở mức thiết kế

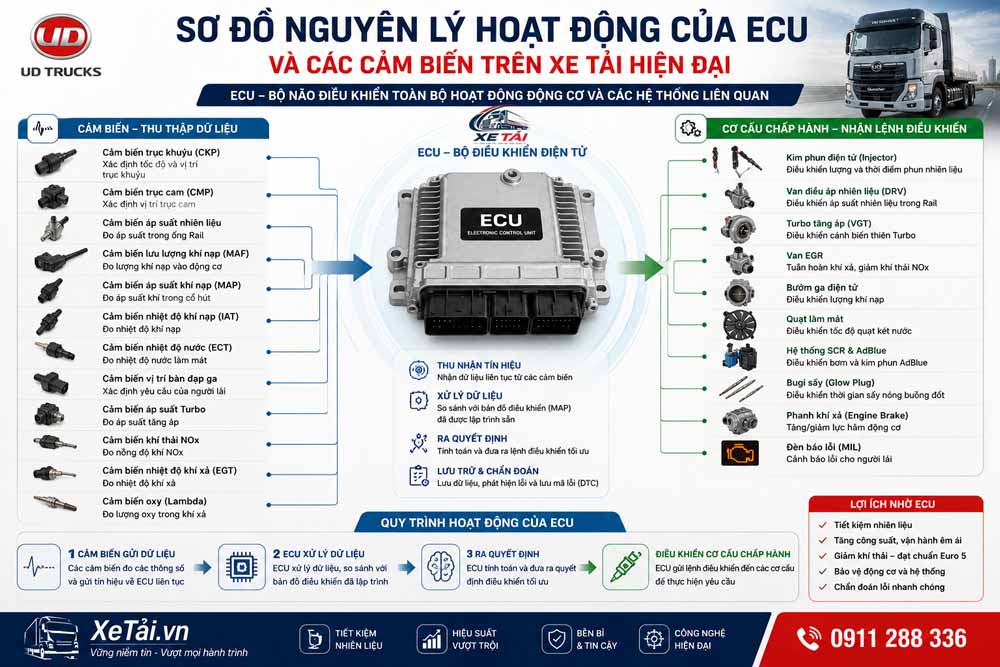

ECU hoạt động như thế nào?

Quy trình hoạt động gồm 4 bước.

Bước 1

Cảm biến gửi dữ liệu.

Ví dụ:

tốc độ động cơ
nhiệt độ nước
nhiệt độ khí nạp
vị trí chân ga
áp suất nhiên liệu
lưu lượng khí nạp
áp suất turbo

Bước 2

ECU xử lý.

CPU so sánh dữ liệu với bản đồ điều khiển được lập trình sẵn.

Bước 3

Ra quyết định.

Ví dụ:

tăng lượng phun
giảm lượng phun
điều chỉnh thời điểm phun
tăng áp turbo
điều khiển SCR

Bước 4

Điều khiển thiết bị chấp hành.

Ví dụ:

kim phun
bướm ga
turbo
van điện
quạt làm mát

Toàn bộ quá trình chỉ diễn ra trong vài mili giây.

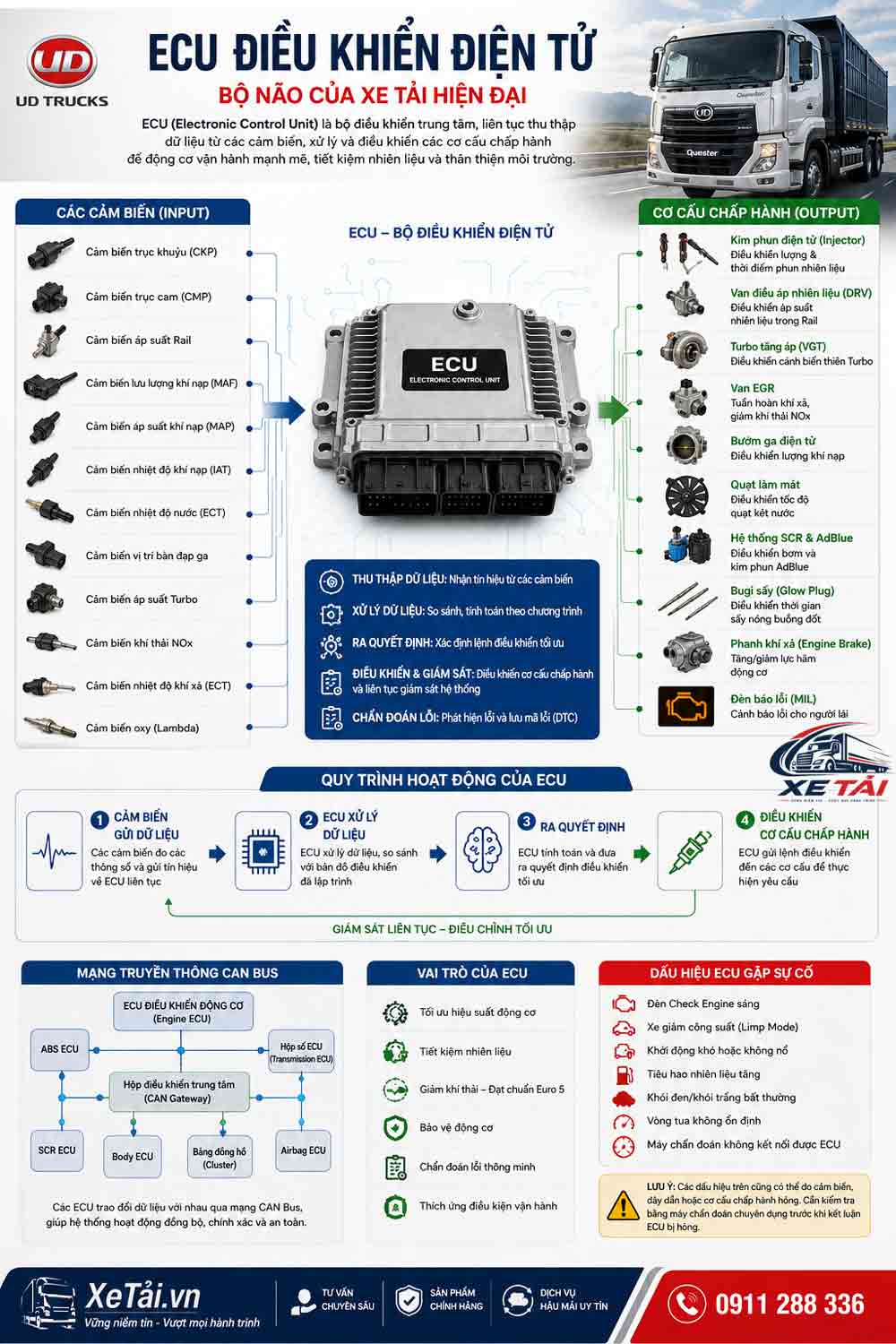

ECU nhận dữ liệu từ những cảm biến nào?

Động cơ diesel hiện đại có rất nhiều cảm biến.

Các cảm biến quan trọng gồm:

Cảm biến	Chức năng
CKP	Vị trí trục khuỷu
CMP	Vị trí trục cam
Rail Pressure	Áp suất nhiên liệu
MAP	Áp suất khí nạp
MAF	Lưu lượng khí
IAT	Nhiệt độ khí nạp
ECT	Nhiệt độ nước
Pedal Sensor	Chân ga điện tử
Turbo Sensor	Áp suất turbo
NOx Sensor	Khí NOx
Exhaust Temp	Nhiệt độ khí xả
Lambda	Hàm lượng oxy

ECU điều khiển những gì?

Trên xe tải hiện đại, ECU kiểm soát gần như toàn bộ động cơ.

Bao gồm:

Phun nhiên liệu
Thời điểm phun
Áp suất Rail
Turbo
Quạt két nước
Kim phun
SCR
AdBlue
Cruise Control
Idle Speed
Engine Brake
Chẩn đoán lỗi

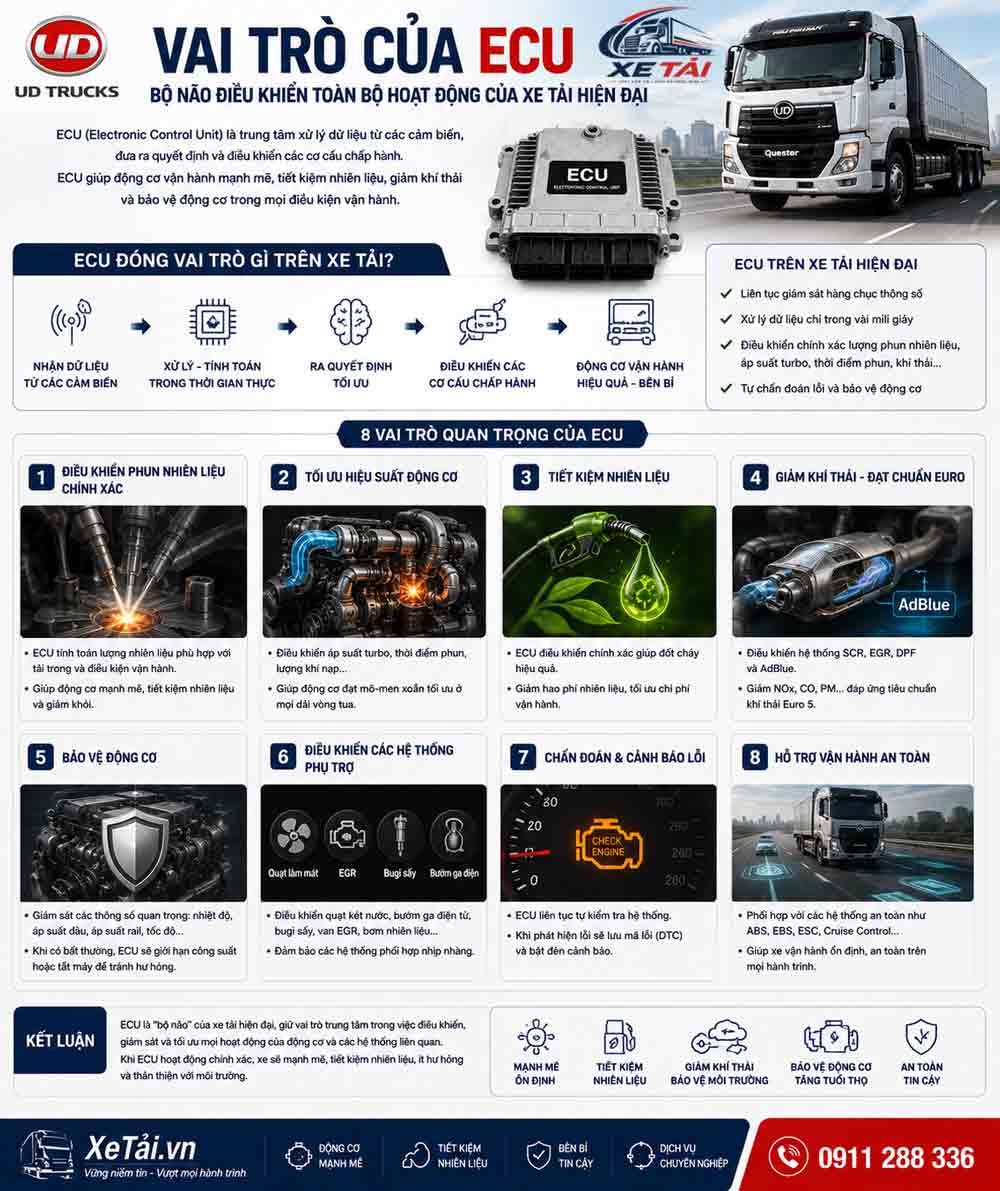

Vai trò của ECU trên xe tải

1. Tiết kiệm nhiên liệu

ECU tính toán lượng phun chính xác.

Không phun dư.

Không phun thiếu.

Nhờ đó giảm tiêu hao nhiên liệu.

2. Giảm khí thải

ECU phối hợp:

SCR
AdBlue
cảm biến NOx
nhiệt độ khí xả

Để đáp ứng tiêu chuẩn Euro 5.

3. Tăng công suất

ECU điều khiển:

turbo
áp suất nhiên liệu
thời điểm phun

Giúp động cơ đạt mô-men xoắn tối ưu.

4. Bảo vệ động cơ

Khi phát hiện:

quá nhiệt
áp suất dầu thấp
áp suất Rail bất thường

ECU sẽ:

giảm công suất
giới hạn vòng tua
bật đèn cảnh báo
lưu mã lỗi

Điều này giúp hạn chế hư hỏng nghiêm trọng.

5. Chẩn đoán lỗi

ECU liên tục tự kiểm tra hệ thống.

Khi phát hiện bất thường sẽ sinh mã lỗi (DTC) để kỹ thuật viên đọc bằng máy chẩn đoán.

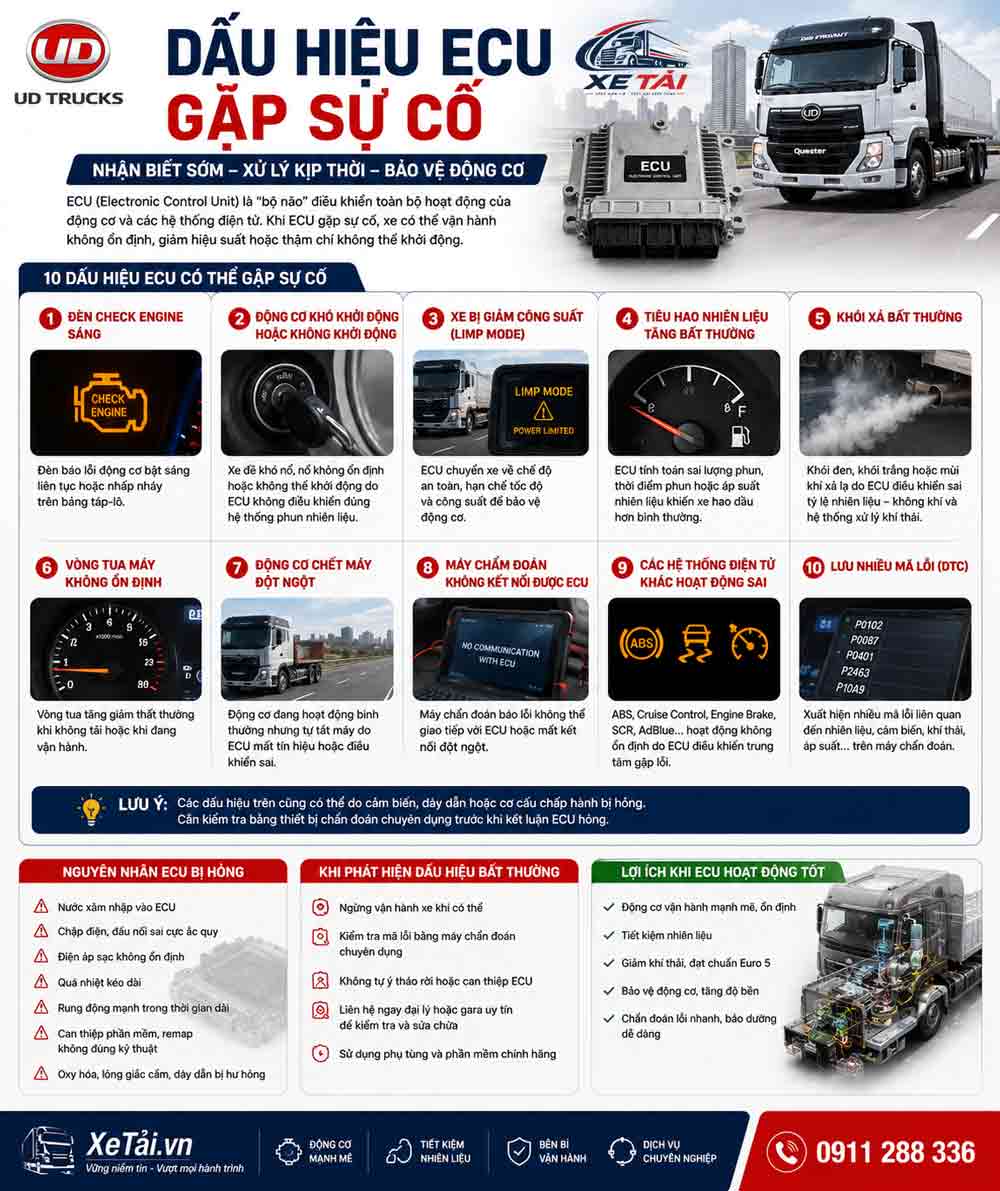

Dấu hiệu ECU có thể gặp sự cố

Một ECU bị lỗi hoặc hoạt động không ổn định có thể gây ra nhiều triệu chứng khác nhau:

Đèn Check Engine sáng.
Động cơ khó khởi động hoặc không khởi động.
Xe bị giảm công suất (Limp Mode).
Tiêu hao nhiên liệu tăng bất thường.
Khói đen hoặc khói trắng nhiều hơn bình thường.
Vòng tua không ổn định.
Động cơ chết máy đột ngột.
Máy chẩn đoán không thể kết nối ECU.

Lưu ý rằng các dấu hiệu trên cũng có thể do cảm biến, dây dẫn hoặc cơ cấu chấp hành bị hỏng, vì vậy cần kiểm tra bằng thiết bị chẩn đoán chuyên dụng trước khi kết luận ECU hỏng.

Nguyên nhân ECU bị hỏng

Một số nguyên nhân phổ biến gồm:

Nước xâm nhập vào ECU.
Chập điện hoặc đấu nối sai cực ắc quy.
Điện áp sạc không ổn định.
Quá nhiệt kéo dài.
Rung động mạnh trong thời gian dài.
Can thiệp, nạp lại phần mềm (remap) không đúng quy trình.
Oxy hóa hoặc lỏng giắc cắm.

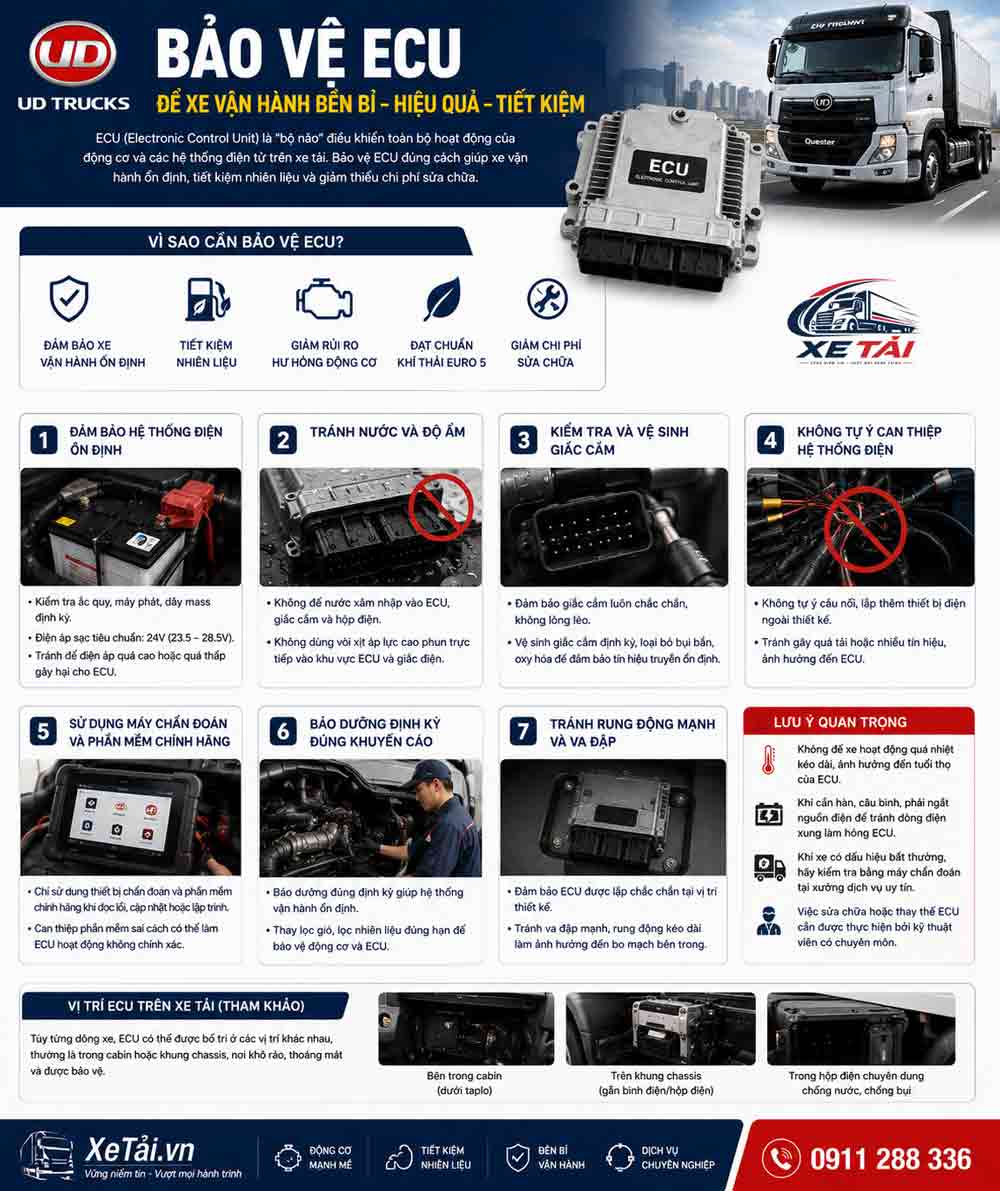

Cách bảo vệ ECU bền bỉ

Để kéo dài tuổi thọ ECU, người dùng nên:

Bảo dưỡng xe đúng định kỳ.
Kiểm tra và vệ sinh giắc cắm điện.
Không tự ý câu nối thêm thiết bị điện ngoài thiết kế.
Đảm bảo hệ thống sạc và ắc quy hoạt động ổn định.
Tránh để nước áp lực cao phun trực tiếp vào khu vực ECU và giắc điện.
Sử dụng máy chẩn đoán và phần mềm chính hãng khi cần cập nhật hoặc sửa chữa.

ECU trên xe tải UD Trucks

Trên các dòng UD Trucks Quester đạt chuẩn Euro 5, ECU phối hợp với nhiều hệ thống điện tử để tối ưu hiệu suất vận hành:

Điều khiển động cơ diesel Common Rail áp suất cao.
Quản lý tăng áp và lượng khí nạp.
Điều khiển hệ thống xử lý khí thải SCR sử dụng dung dịch AdBlue.
Giám sát hàng loạt cảm biến theo thời gian thực.
Chẩn đoán lỗi và hỗ trợ bảo dưỡng bằng thiết bị chuyên dụng.

Nhờ khả năng xử lý nhanh và chính xác, ECU góp phần giúp xe vận hành mạnh mẽ, tiết kiệm nhiên liệu, đáp ứng yêu cầu về khí thải và tăng độ tin cậy trong khai thác vận tải.

Kết luận

ECU điều khiển điện tử là trung tâm điều khiển của xe tải hiện đại, quyết định đến hiệu suất động cơ, mức tiêu hao nhiên liệu, khả năng đáp ứng tiêu chuẩn khí thải và độ an toàn khi vận hành. Việc hiểu rõ nguyên lý hoạt động, nhận biết sớm dấu hiệu bất thường và bảo dưỡng hệ thống điện đúng cách sẽ giúp ECU hoạt động ổn định, kéo dài tuổi thọ động cơ và giảm chi phí khai thác.

Bạn muốn tìm hiểu thêm về công nghệ động cơ UD Trucks, hệ thống Common Rail, SCR - AdBlue, hộp số ESCOT, phanh động cơ hay các giải pháp giúp tối ưu chi phí vận hành xe tải?

Hãy theo dõi Xe Tải.vn – Vững niềm tin - Vượt mọi hành trình để cập nhật những kiến thức kỹ thuật chuyên sâu, kinh nghiệm khai thác xe tải và các dòng UD Trucks mới nhất. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng tư vấn, giúp doanh nghiệp lựa chọn giải pháp vận tải phù hợp và hiệu quả.

Câu hỏi thường gặp

ECU có phải là hộp đen của xe không?

Có. ECU thường được ví như "bộ não" hoặc "hộp đen" điều khiển các hệ thống điện tử trên xe, nhưng khác với hộp đen ghi dữ liệu hành trình.

Một xe tải có bao nhiêu ECU?

Tùy mẫu xe, có thể từ khoảng 10 đến hơn 50 ECU, mỗi ECU phụ trách một hệ thống riêng hoặc phối hợp với nhau thông qua mạng truyền thông CAN.

ECU có cần bảo dưỡng định kỳ không?

ECU không có hạng mục bảo dưỡng riêng, nhưng cần kiểm tra giắc cắm, nguồn điện và cập nhật phần mềm theo khuyến cáo của nhà sản xuất khi cần thiết.

Có nên tự sửa ECU?

Không. ECU là thiết bị điện tử có độ chính xác cao. Việc sửa chữa hoặc lập trình lại cần được thực hiện bởi kỹ thuật viên có chuyên môn và thiết bị phù hợp.

ECU có làm xe tiết kiệm nhiên liệu hơn không?

Có. Khi hoạt động bình thường, ECU tối ưu lượng phun nhiên liệu, thời điểm phun và áp suất tăng áp, giúp cải thiện hiệu suất và giảm tiêu hao nhiên liệu.
